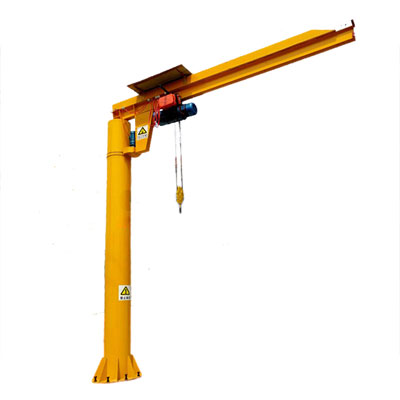

悬臂吊是一种轻型工位吊装设备，具有高效、节能、省事、占地面积小，易于操作与维修等特点。它主要由立柱、旋转臂、支撑臂与减速机、环链电动葫芦、电器部分等组成。

一、立柱

立柱起着将悬臂吊的旋转臂支承固定的作用。它采用承受径向力及轴向力的单列圆锥滚子轴承，确保了悬臂吊的稳定性和安全性。

二、旋转臂

旋转臂是由工字钢与支撑组合焊接而成的部件。它具有电动或手动小车实现水平移动以及电动葫芦的上下升降动作的功能，并能绕立柱回转。旋转臂的设计使得工作更加灵活和高效。

三、支撑臂与减速机

支撑臂起到支撑旋转臂的作用，并增加旋转臂的抗弯性和强度。通过减速机带动滚轮，实现悬臂的电动回转。支撑臂与减速机的结合使得悬臂吊的回转功能更加稳定和可靠。

四、环链电动葫芦

环链电动葫芦是悬臂吊中起吊重物并沿旋转臂水平移动的关键部件。它具有高效的起重能力和灵活的移动能力，能够满足各种吊运作业的需求。

五、电器部分

电器部分采用C型轨加扁电缆供电系统，低压间控式安全电压进行操作。手电门按纽实现控制，包括环链电动葫芦的快升、快降、慢升、慢降，以及葫芦运行小车的行走和悬臂吊的左右回转。立柱内的集电环提供悬臂任意回转时的供电，保证了悬臂吊的安全可靠运行。

通过以上构成及功能分析，我们可以清晰了解悬臂吊的组成部分以及各个部件的作用。悬臂吊的设计使得它特别适用于短距离、使用频繁、密集性吊运作业，为工作场所提供了高效、便捷的解决方案。。
